石化電動控制閥選型指南
2022-02-21 09:44:22
98

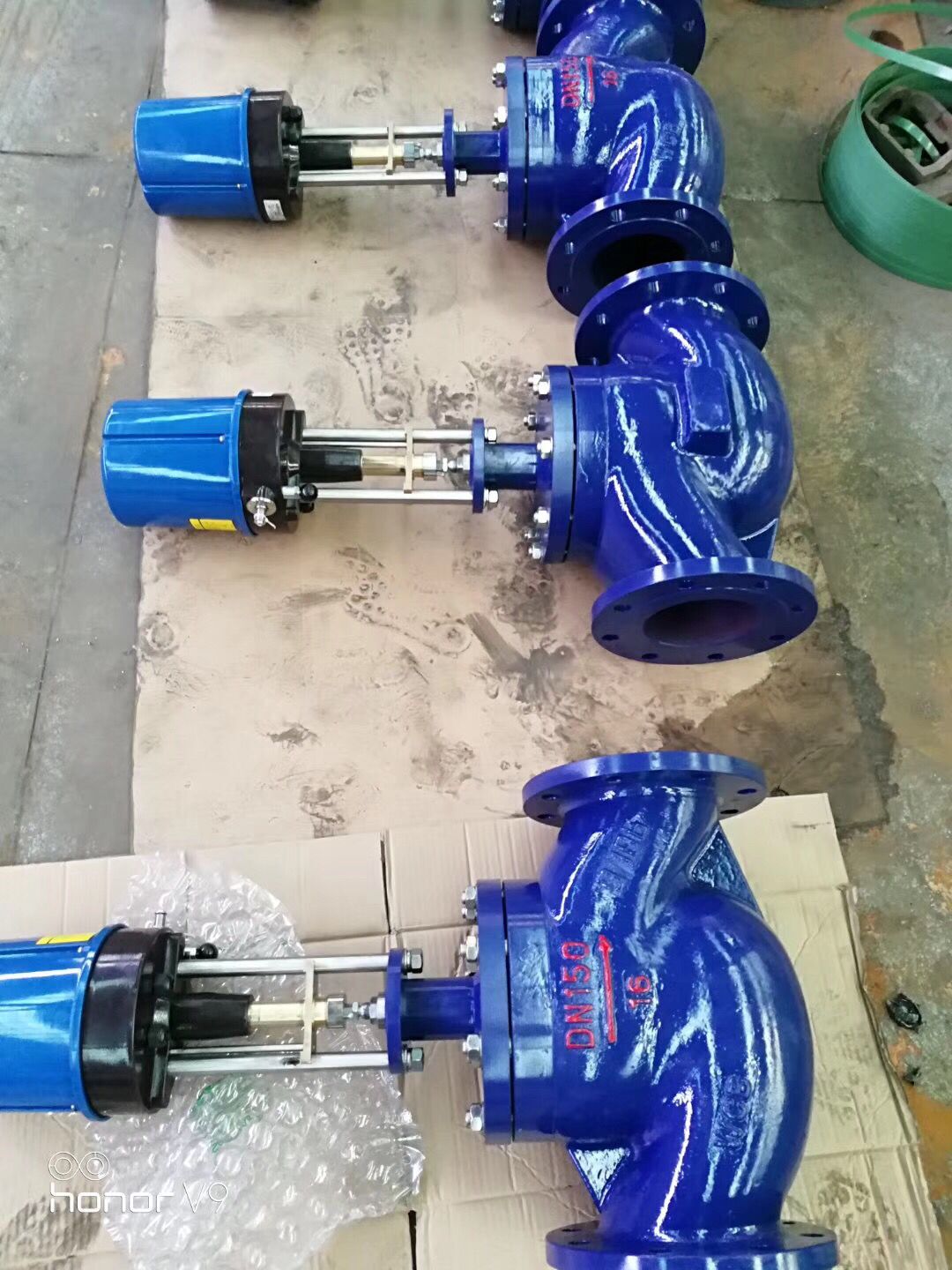

關于電子式調節閥的選型首先需要考慮的就是耐磨性能如何。如果介質當中含有的硬度較大或者是磨損性顆粒的話，那么就會使得其被磨損，這樣的情況下就需要考慮所選擇的閥門是否具有耐磨損的性能，確保其內部材料質地的堅硬度才可。調節閥可以分為氣動、電動、液動三種，即以壓縮空氣為動力源的氣動調節閥，以電為動力源的電動調節閥，以液體介質(如油等)壓力為動力的電液動調節閥，另外，按其功能和特性分，還有電磁閥、電子式、智能式、現場總線型調節閥等。調節閥的產品類型很多，結構也多種多樣，而且還在不斷更新和變化。,

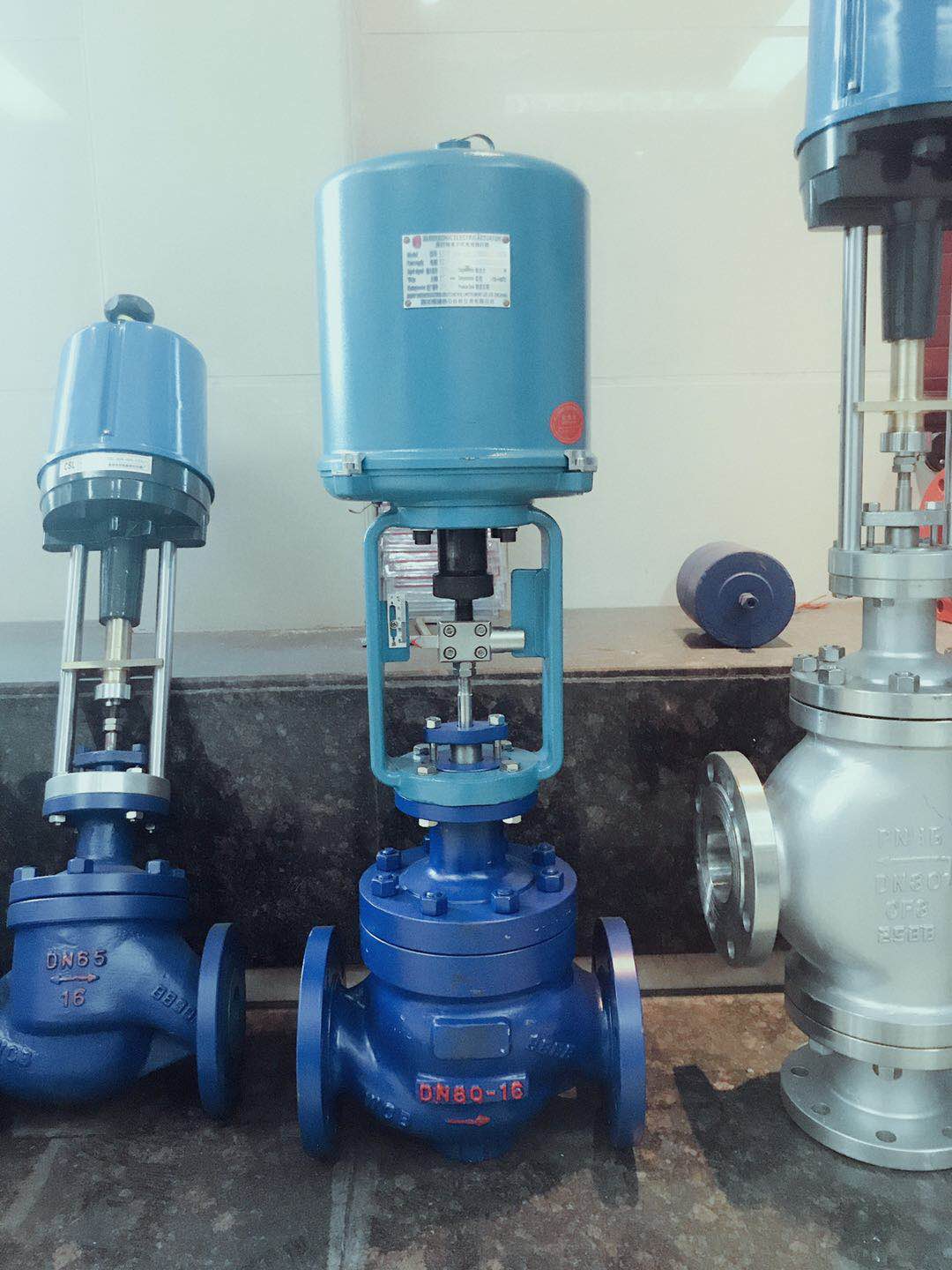

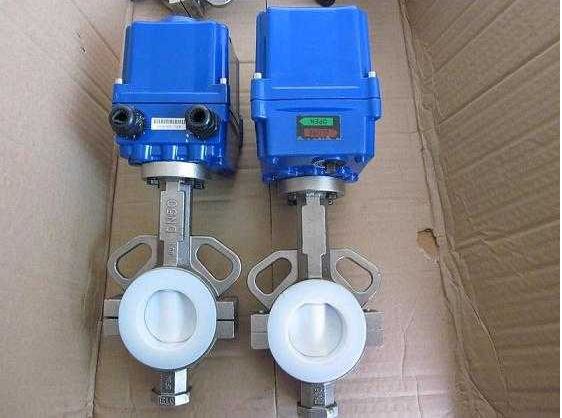

石化電動控制閥選型指南調節閥閥體種類很多，常用的有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等10種。在選擇閥門之前，要對控制過程的介質、工藝條件和參數進行細心的分析，收集足夠的數據，了解系統對調節閥的要求，根據所收集的數據來確定所要使用的閥門類型。在具體選擇時，可從以下幾方面考慮：,
(1)閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。
(2)耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥芯、閥座接合面每一次關閉都會受到嚴重摩擦。因此閥門的流路要光滑，閥的內部材料要堅硬。
(3)耐腐蝕由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。

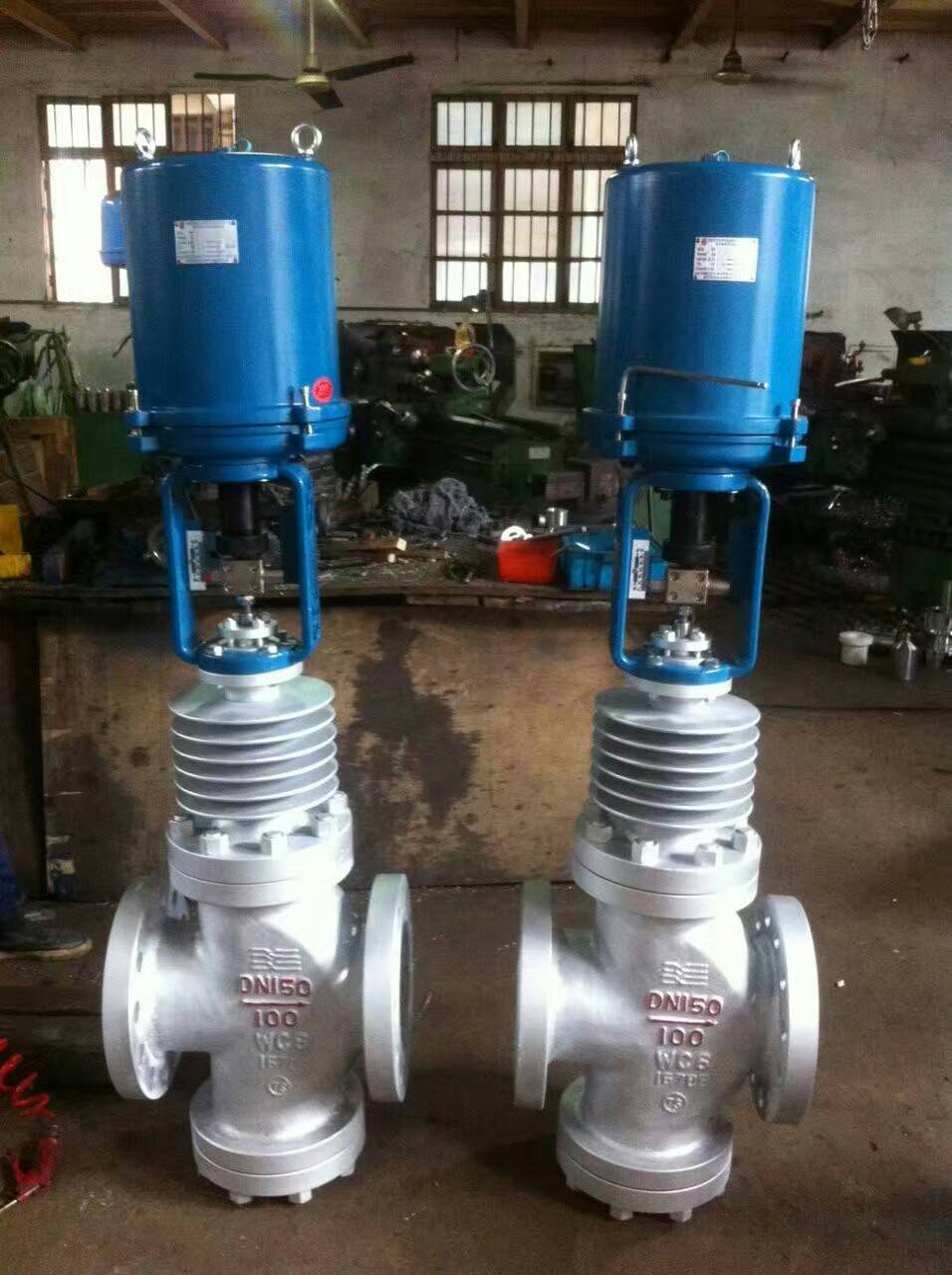

(4)介質的溫度、壓力當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。
(5) 防止閃蒸和空化閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化不僅影響流量系數的計算，還會形成振動和噪聲，使閥門的使用壽命變短，因此在選擇閥門時應防止閥門產生閃蒸和空化。,

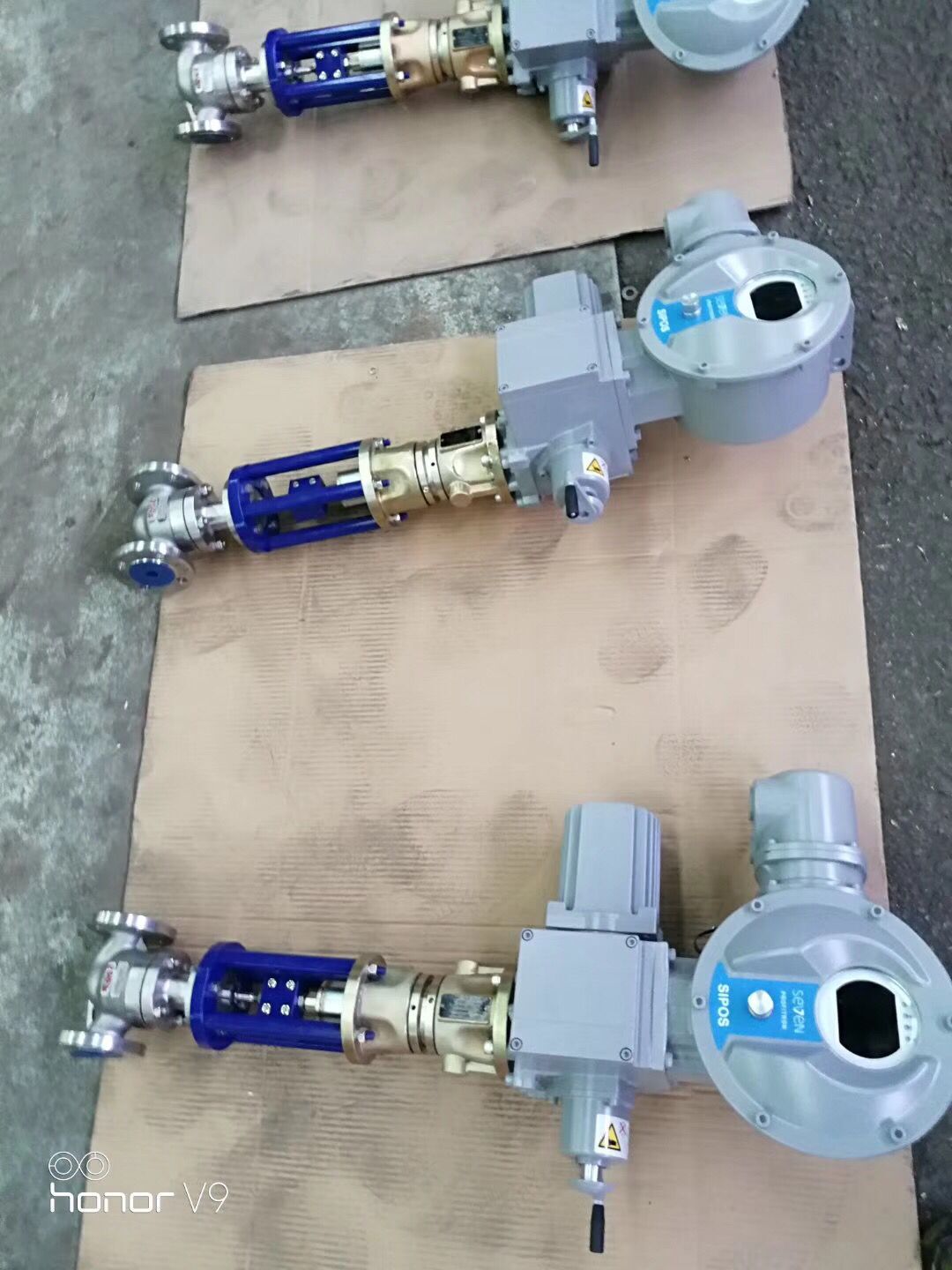

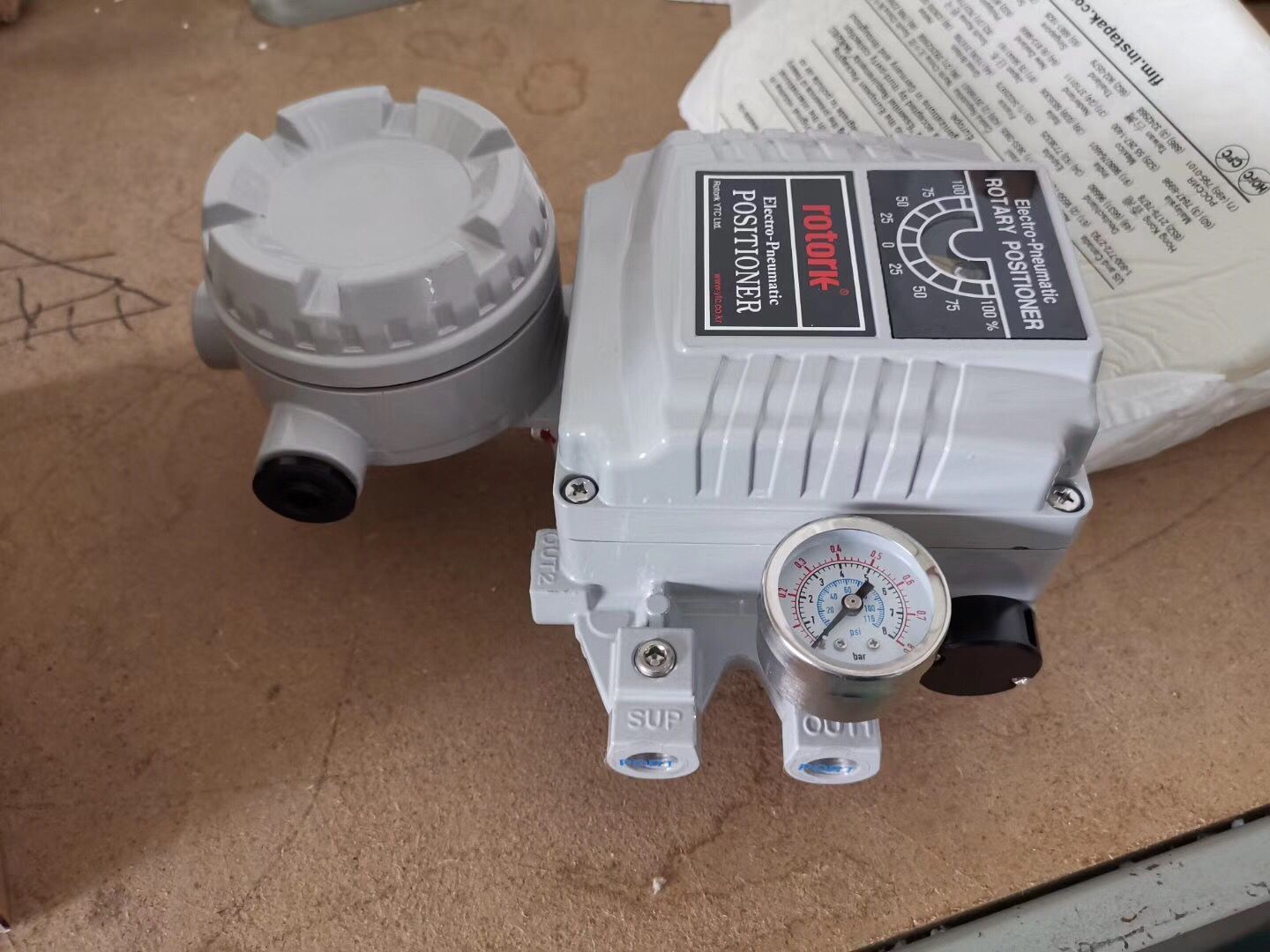

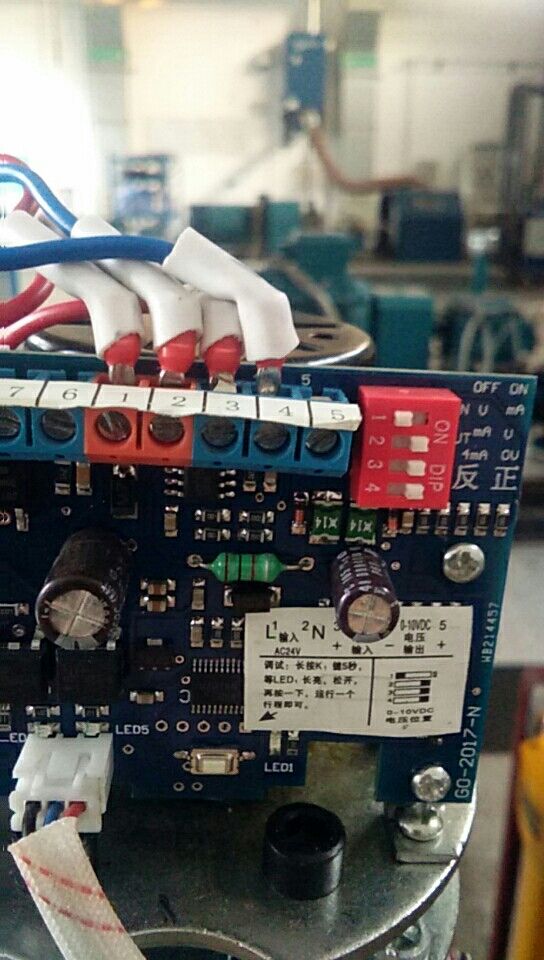

,石化電動控制閥選型指南對執行機構輸出力確定后，根據工藝使用環境要求，選擇相應的執行機構。對于現場有防爆要求時，應選用氣動執行機構，且接線盒為防爆型，不能選擇電動執行機構。如果沒有防爆要求，則氣動、電動執行機構都可選用，但從節能方面考慮，應盡量選用電動執行機構。對于液動執行機構，其使用不如氣動、電動執行機構廣泛，但具有調節精度高、動作速度快和平穩的特點，因此，在某些情況下，為了達到較好調節效果，必須選用液動執行機構，如發電廠透明機的速度調節、煉油廠的催化裝置反應器的溫度調節控制等。,
執行機構不論是何種類型，其輸出力都是用于克服負荷的有效力(主要是指不平衡力和不平衡力矩加上摩擦力、密封力、重力等有關力的作用)。因此，為了使調節閥正常工作，配用的執行機構要能產生足夠的輸出力來克服各種阻力，保證高度密封和閥門的開啟。
其次要考慮是否具備耐腐蝕的性能。在管道輸送過程中，什么樣的介質都可能會存在。如果所輸送的介質是具有腐蝕性的介質，那么如果不具備耐腐蝕性的話，很容易因?yàn)楦g而導致?lián)p壞，泄漏，造成嚴重的后果。,
這種類型閥門的選擇關鍵還要看其閥芯形狀，其閥芯形狀的不同是會影響到其調節性的。所以需要根據流量特性以及不平衡力的因素等進行分析和選擇。當然，還需要考慮到介質的溫度以及壓力。不同溫度以及壓力之下所適合的調節閥門是完全不同的。
電子式調節閥的選擇不可忽視的細節不僅僅是以上這些，還有一個為重要的就是要考慮到避免出現閃蒸或者是空化的現象，以免造成閥門的使用壽命被縮短的情況發生。慎重選擇閥門是確保運行效率以及運行安全性的關鍵所在，一切細節都是不容忽視的重點。,

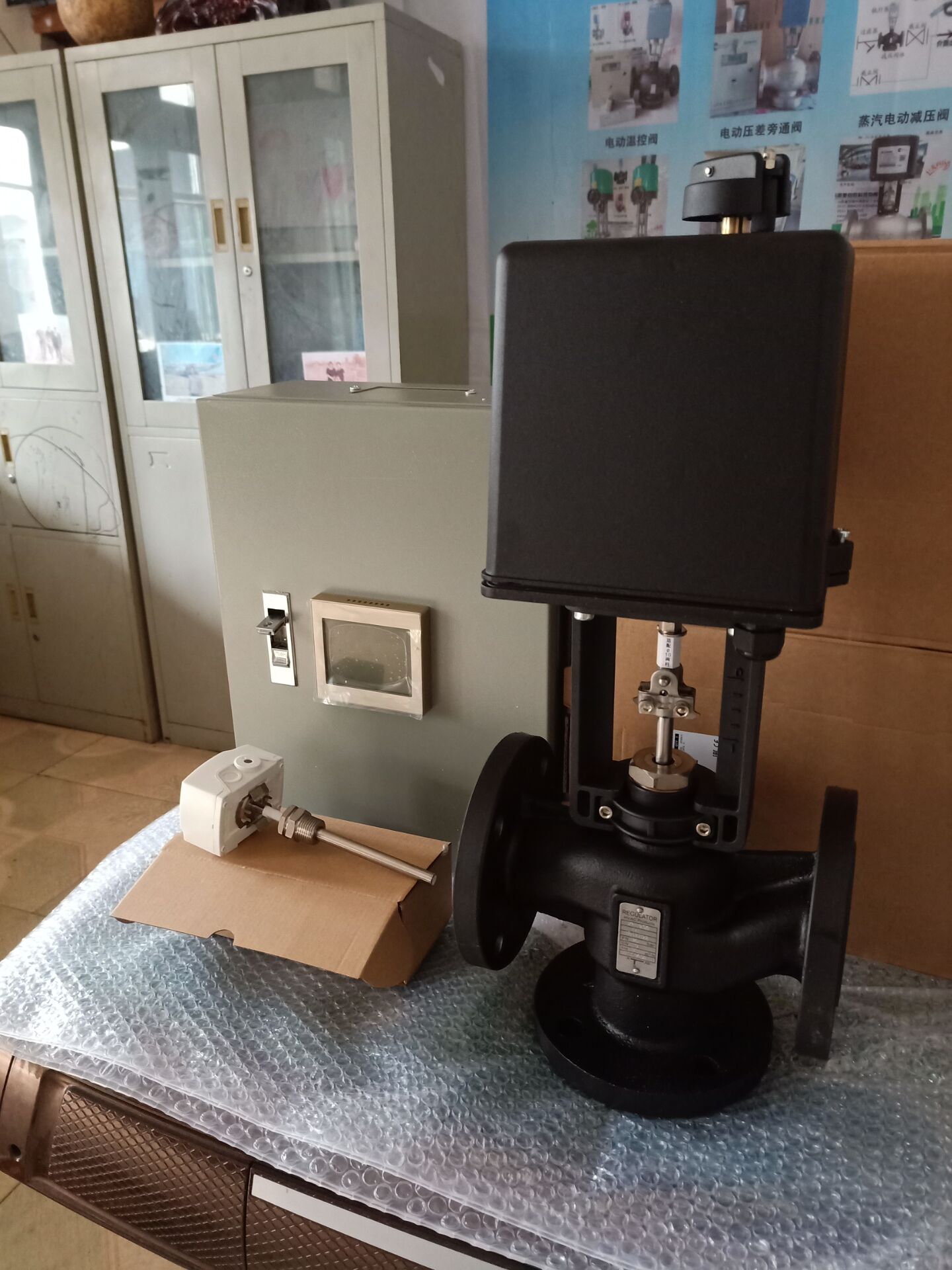

石化電動控制閥選型指南在安裝時應注意的要點：
安裝位置、高度、進出口方向必須符合設計要求，鏈接應牢固緊密。
安裝在保溫管道上的各類手動閥門，手柄均不得向下
閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標準》GB12220的規定。對于工作壓力大于1.0Mpa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。調節閥因?yàn)椴恍枰渌鈦砟茉慈珉娫?、氣源，僅靠介質自身的能量來驅動，既節能又環保，使用方便，安裝完畢后設定好壓力值即可投入自動運行，所以在對控制精度要求不高，又缺乏電源、氣源的場合，得到了越來越廣泛的使用。但在使用過程中，一定要注意選型的特殊性，否則容易引起事故。在使用過程中，要注意使用的選型和安裝環境，因此，詳細了解自力式壓力調節閥的工作原理和結構是非常重要的。調節閥口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時，都要對調節閥進行Cv計算，并提供調節閥設計說明書。從調節閥的Cv計算到閥的口徑確定，石化電動控制閥選型指南一般需經以下步驟：,
(1)計算流量的確定。現有的生產能力、設備負荷及介質的狀況，決定計算流量的Qmax和Qmin。
(2)閥前后壓差的確定。根據已選擇的閥流量特性及系統特點選定S(阻力系數)，再確定計算壓差。
(3)計算Cv。根據所調節的介質選擇合適的計算公式和圖表，求得Cmax和Cmin。
(4)選用Cv。根據Cmax，在所選擇的產品標準系列中選取>Cmax且與其接近的一級C。
(5)調節閥開度驗算。一般要求大計算流量時的開度≯90%，小計算流量時的開度≮10%。
(6)調節閥實際可調比的驗算。一般要求實際可調比≮10。
(7)閥座直徑和公稱直徑的確定。驗證合適后，根據C確定。,
石化電動控制閥選型指南但是調節閥在使用過程中也應該注意一些事項：
本閥應存放在干燥的室內，通路兩端必須堵塞，不得堆置存放
長期存放調節閥應定期檢查，清除污垢后，在各運動部分及加工面上應涂以防銹油，防止生銹
本閥應安裝在水平管道上，必須垂直安裝。閥桿向上。
必須按圖示箭頭所指示介質進行安裝
在現代化工廠的自動控制中，調節閥起著十分重要的的作用，這些工廠的生產取決于流動著的液體和氣體的正確分配和控制，這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要某些終控制元件去完成。
