真空破壞閥在容器作用

2022-02-21 09:44:59 56

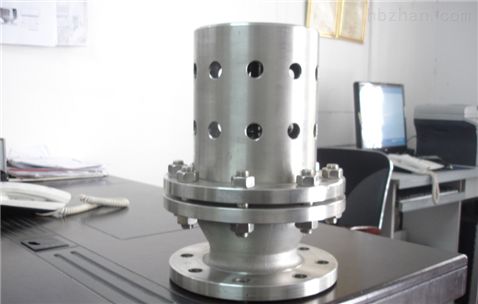

之前介紹自力式壓力調節閥在化工行業應用，現在介紹真空破壞閥在容器作用真空破壞閥是一種安全閥。主要用于容器或管道中，在管道或容器因系統運行或停止而產生負壓或真空逐步升高時，該閥能自動開啟，破壞真空效應，使管道及其它設備不至產生癟、凹裂等現象，以保護設備的安全，真空破壞閥當容器或者管道內在壓力低于設計真空壓力要，安裝在閥瓣上面的彈簧開始工作，閥瓣垂直得往下打開，該閥自動開啟吸入空氣，此時外面的空氣進入容器中，破壞真空，從而保護設備及系統，當容器或管道內達到預定值時，閥瓣被氣壓頂上去，形成密封，該閥自動關閉。當系統產生負壓時,通過大氣壓跟系統壓力的壓差作用在密封件上,推動真空破壞閥密封件,打開密封面把外界大氣引入系統,讓系統壓強升高破壞負壓,直到真空破壞閥密封件重新下墜密封,外界大氣不再進入系統。, 在系統正壓時候，工作介質進入密封件上部，向下壓緊密封件，系統壓力越大，密封越緊，保證正壓時真空破壞閥候滴水不漏。真空破壞閥也是如此，該種產品連接入設備使用，只要不是外在運行環境特別惡劣，那么該種產品的使用年限是很長的，如日常外在運行環境較差，想要該種產品在日常使用中出現故障的概率有效降低，不會對系統運行造成影響，就必須要關注到產品養護問題。, 福建捷斯特閥門制造有限公司

雖然真空破壞閥在運行中具有穩定特性，但是外在影響因素會導致其使用中出現故障，此外產品使用一段時間后，其出現故障的概率也會隨之增加，為了確保產品在使用中的穩定性，要定期進行檢查，如果是新品，8到10個月應檢查一次，如產品已經使用一定年限，每間隔6個月的時間就要進行一次檢查，并對該種產品內部配件進行保養，在保養過程中需將產品拆卸，仔細檢修負壓盤運轉是否正常，觀察其在運行中是否有較大阻力，以及是否出現變形狀況，如有問題要及時更換配件產品。
完成檢查后在對其重新組裝時要關注好壓力盤接觸面密封不會出現問題，導桿配件無阻力運行，此外需關注好到操作壓力是否出現異常等，在做好這些檢測后，通常情況下在周期使用時間內該種類型產品不會出現異常狀況，如果真空破壞閥使用年限已經很長，在發現內部配件老化時應關注到及時更換新品，避免因閥體問題導致系統無法正常運行。, 看到這里您應該明白了為什么真空破壞閥必須豎直向上安裝，因為如果您水平安裝的話，正壓的時候密封件不能在自重的作用下密封住密封面，就會從吸氣口漏水，如果倒置安裝就更糟糕了，正壓的時候反而在密封件自重作用下打開吸氣口，相當于正壓的時候是常開狀態，更加密封不住了。, 福建捷斯特閥門制造有限公司

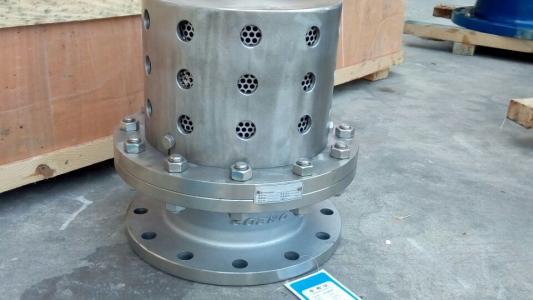

真空破壞閥在容器作用真空破壞閥常見的三種型號

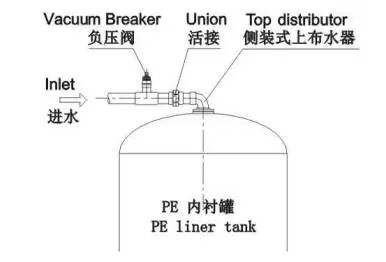

上海申弘閥門有限公司主營閥門有：截止閥,電動截止閥真空破壞閥安裝在容器罐頂部起呼氣和吸氣的作用。當容器的壓力達到負20毫米水柱時，真空破壞閥的負壓盤被真空吸上去，大氣進入容器中，破壞真空。當容器的壓力達到正150毫米水柱時，它的正壓盤被容器中的氣壓頂上去，氣流通過閥體流到外界。, 福建捷斯特閥門制造有限公司

第二種真空破壞閥安裝在容器罐上或者管道上方起吸氣破壞真空的作用。它安裝在容器罐的頂部或者管道上方。,當容器或者管道的壓力低于設計壓力-0.01Kg~-0.1Kg時，由于管道內真空作用下，安裝在閥瓣上面的彈簧開始工作，閥瓣垂直得往下打開，此時外面的大氣進入容器中，破壞真空。當容器的壓力達到+0.5Kg時，閥瓣被氣壓頂上去，形成密封。, 福建捷斯特閥門制造有限公司

第三種真空破壞閥屬氣壓式閥門，在虹吸式輸水管道起快速閘門的作用。它安裝在輸水管道的制高點。防止水流倒灌會產生主機的葉輪飛逸的事件，故它是保護主機安全運行不可缺少的重要設備。, 福建捷斯特閥門制造有限公司

真空破壞閥在容器作用的安裝：
1、真空破壞閥的進氣口應向下，所以需垂直安裝。
2、真空破壞閥應安裝在管道的頂端，大氣型真空破壞閥應高出出水口溢流水位150mm以上；壓力型真空破壞閥應高出出水口溢流水位300mm以上。
3、軟管型真空破壞閥安裝高度應設置在距地面1000mm以上；用于固定器具的（澡盆或洗衣機），應高出其溢流水位150mm以上。
4、有凍結可能時，其進水管的***低位置宜設置放空泄水閥。
5、設有排氣閥時，真空破壞閥應設置在排氣閥的下側。
6、在真空破壞閥的設置場所應有可靠地面排水措施。, 福建捷斯特閥門制造有限公司

,真空破壞閥在容器作用
水泵停機時，控制氣源三位二通電磁閥也要同步工作，把電磁閥轉換到連接壓縮空氣位，此時壓縮空氣進入氣缸內，推動氣缸的活塞上升，升到頂部觸動行程開關，給控制室信號，此時真空破壞閥已經打開，停止電磁閥供氣電路，由于管道內負壓作用，大氣通過吸氣網急速涌入閥體—破壞虹吸—實現分流退水。在水泵啟動前，需要關閉真空破壞閥門，控制氣源三位二通電磁閥轉換到連接外大氣位，此時氣缸內的空氣排到外面了，活塞在壓縮彈簧和閥板的自重下，往下壓，閥門關閉了。與本文相關的論文：自力式煤氣調壓閥組
