根據國家標準《石油化工企業設計防火規范》GB50160-92)之規定：“甲、乙類液體的固定頂罐，應設阻火器和呼吸閥”。可見呼吸閥、阻 火器是儲罐*的安全設施是用來調節油罐內外壓力平降低油品損耗，保證儲罐運行安全的。安裝于儲存閃點低于28℃的甲類和小于 60℃的乙類油如汽油、煤油、輕柴油、苯、甲苯、原油等及化工原料的儲罐上方。
上海申弘閥門有限公司主營閥門有：截止閥,電動截止閥今天我們將全面的為大家展示阻火呼吸閥內部的整體構造，讓大家對阻火呼吸閥有更深入的了解。阻火呼吸閥，我們只能勸阻求助于專家和技術人員。事實上，這方面的知識后，在緊急情況下，我們也可以應對阻火呼吸閥常見的故障。在這里，專家教你幾招對付阻火呼吸閥常見故障：
失敗的主要原因是阻火呼吸閥設計，制造，選擇或使用不當。如果不能消除這些故障，就會影響閥的效率和壽命，甚至不能起到安全保護作用。是常見的失敗和處理方法如下：,
（1）不開，以預定的壓力。這樣做的原因的情況是允許的恒定壓力。或重量應重新調整彈簧壓縮的位置;閥與閥座粘連。手動應定期出血或排水試驗;杠桿式阻火呼吸閥桿被卡住或者被移動的重量。要調整錘子的位置和桿自由移動。
（2）小于所要求的壓力上。主要恒壓允許的;彈簧老化彈力下來。應適當擰緊調整螺釘或更換彈簧。
（3）泄漏。在正常的操作壓力裝置下力超過閥座密封面之間泄漏的容許水平。其原因是：閥芯與閥座密封面間的污垢。你可以用扳手打開氣門升程幾次，趕到污垢;密封面的損傷。應根據損傷，使用研磨或拋光轉向修復的方法的程度;閥桿彎曲，傾斜或杠桿支點和偏轉，用滑閥瓣錯位。應重新裝配或更換;彈簧彈力或失去彈性。應采取更換彈簧，重新調整開啟壓力等措施。
（4）之后的廢氣壓力繼續上升。這主要是因為鄧小平選定的設備的安全排氣閥排量應重新適當?shù)淖杌鸷粑y的選擇;莖銹病中線錯誤或彈簧使閥不能打開到適當?shù)母叨龋瑧?yīng)重新裝配的閥桿或更換彈簧;沒有足夠的切割排氣管應采取符合排氣管的安全放電區。
（5）在閥頻率跳躍或振動。主要是由于彈簧剛度太大。應該由適當?shù)膹椈蓜偠缺惶鎿Q;調整環調整不當，使后座壓力過高。應該重新調整所述調節環的位置;排放管道阻力過大，造成反壓的超標排放。它應該減少排出管的阻力。
（6）排放閥座后沒有返回。這主要是彈簧彎曲閥桿，閥門安裝位置不正或卡住所致。應當重新組裝。,

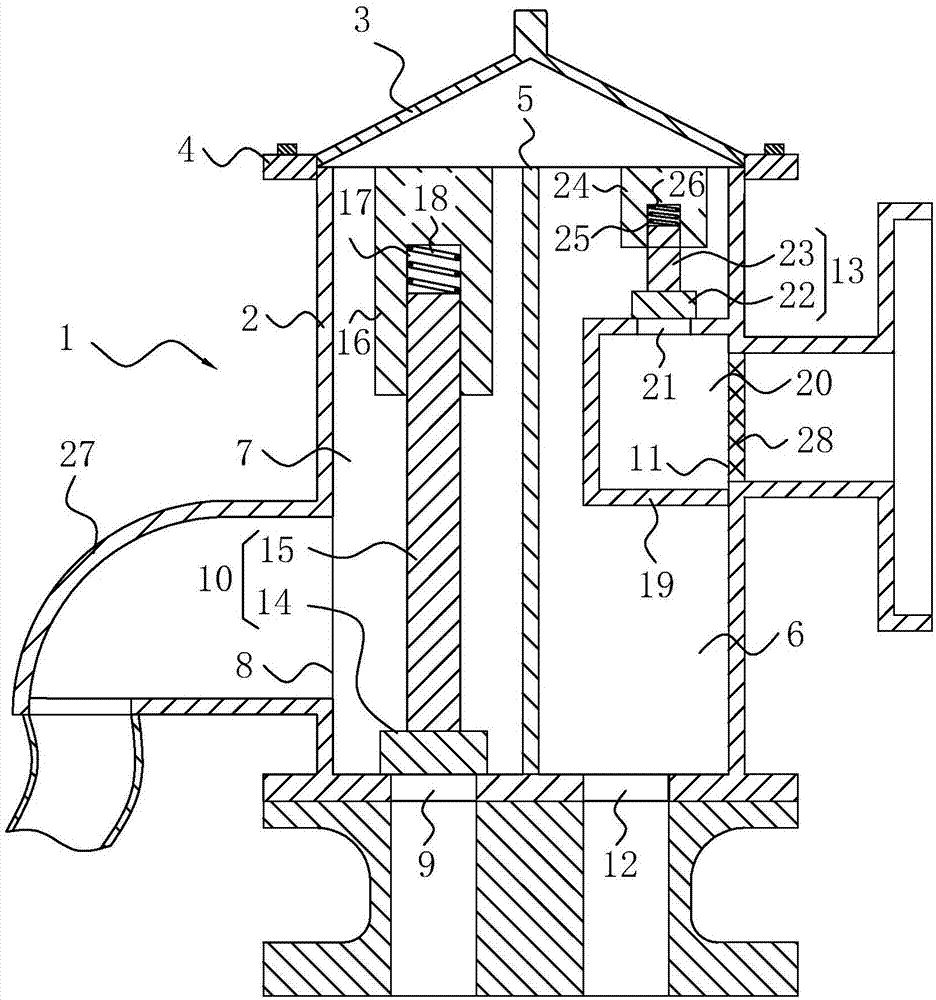

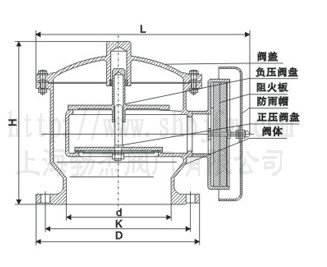

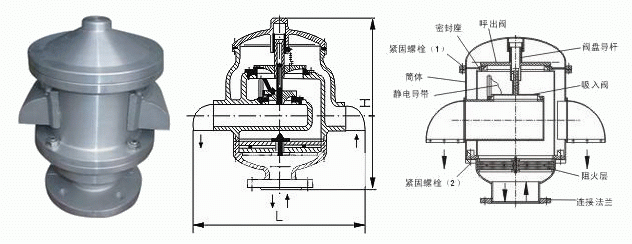

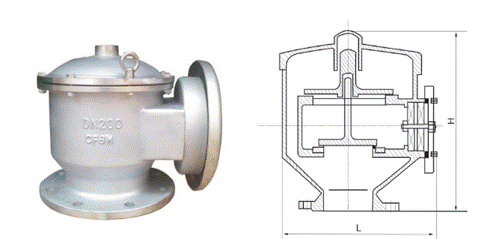

一、阻火呼吸閥結構改進阻火呼吸閥外形圖：

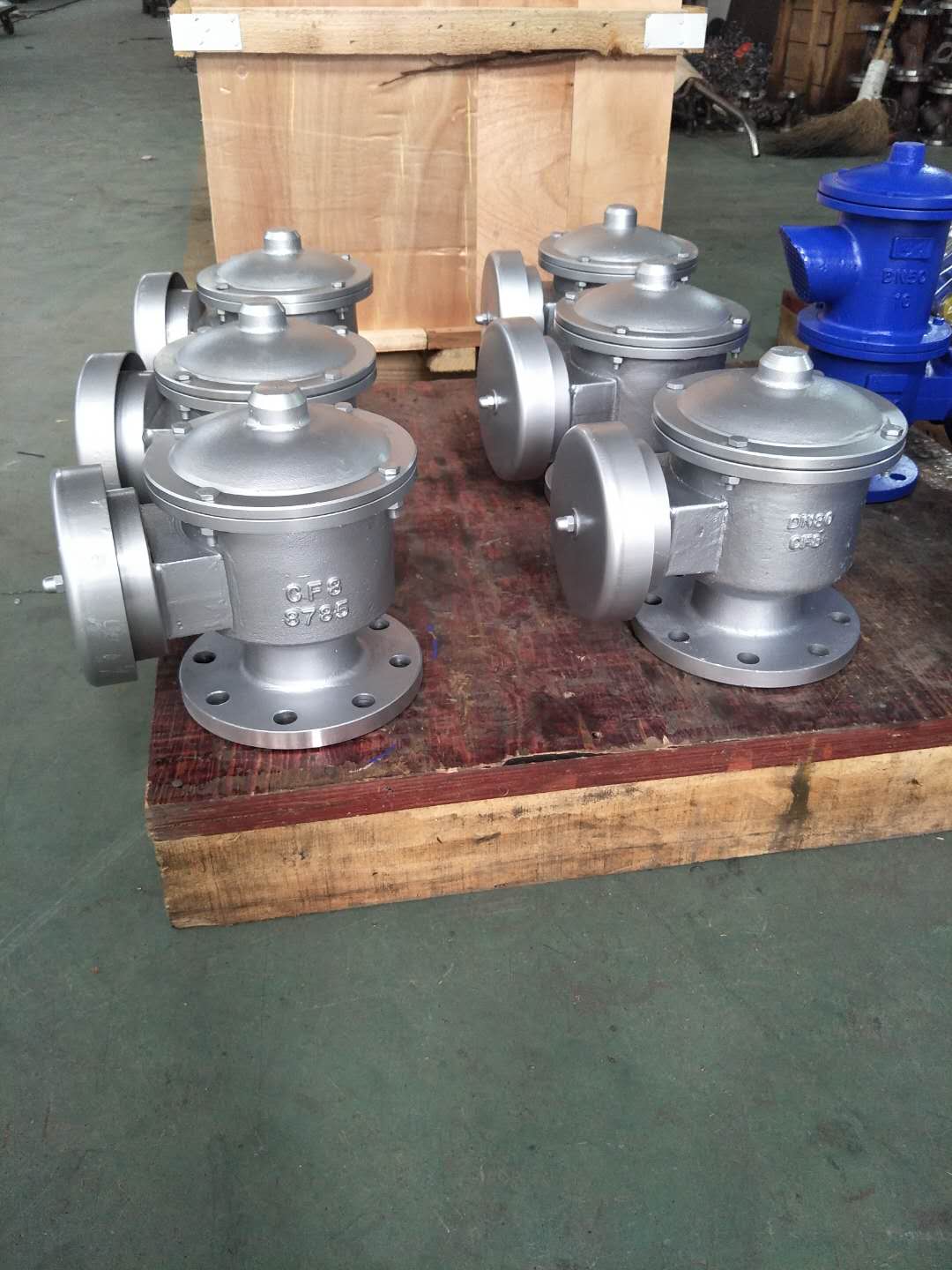

阻火呼吸閥將呼吸閥與阻火器合二為一做成一個產品，讓它及能阻火又能起到呼吸。波紋阻火芯改置于呼吸閥吸入口處，徹底杜絕火源進入呼吸閥殼體內，具有體積小、重量輕、結構緊湊、通氣量大、泄漏量小等特點，且密封性能好，特別是高空作業時，檢修清洗阻火呼吸閥內的阻火盤和正負壓閥盤非常方便。,
,二、波紋阻火芯的位置示意圖：將傳統的波紋阻火芯改置于呼吸閥吸入口處，徹底杜絕火源進入呼吸閥殼體內。,三、波紋阻火芯細節展示圖：
波紋阻火板是主要的阻火內件，阻火盤是由不銹鋼波紋薄板和不銹鋼平板交替纏繞在中心軸上，組成一疊帶有三角形孔隙阻火層，另一種是由
兩個方向折成的波紋型的薄板材料組成，波紋之間分隔成許多小的孔隙和通道，給火焰提供了一條曲曲折折的通道。常用波紋薄板的厚度為
0.1~0.3mm之間，波紋的高度一般為0.2mm、0.3mm、0.5mm、0.7mm和1.2mm等，應根據阻止火焰速度決定。,四、阻火呼吸閥結構改進阻火呼吸閥的內部結構：,阻火呼吸閥擔負著平衡儲罐大流量呼吸時內外壓力差的重任，它工作時的呼與吸由儲罐內的正負壓力決定。只要有進料儲罐液位上升，上部氣箱部分容積減少罐內壓力增高達到呼吸閥設定壓力呼吸閥即起跳卸壓。同理當儲罐內抽出物料時罐內形成負壓呼吸閥打開吸入空氣補償。,
,五、阻火呼吸閥正壓閥盤圖：正壓閥盤通常采用不銹鋼制作而成耐高溫、耐腐蝕，操作壓力通常分為：
A：355Pa(36mmH20)
B：980Pa(100mmH20)
C：1765Pa(180mmH20)
D：由需要而定
六、阻火呼吸閥負壓閥盤圖：
負壓閥盤通常采用聚四氟乙烯制作耐高溫、耐腐蝕，操作壓力通常分為：
A：-295Pa(30mmH20)
B：-295Pa(30mmH20)
C：-392Pa(40mmH20)
D：由需要而定
七、阻火呼吸閥材質參數說明：
閥體材質：鋁合金、WGB碳鋼、不銹鋼304、316；
正壓閥盤材料：不銹鋼304、316、鋁合金；
負壓閥盤材料：不銹鋼304、316、四氟PTFE；
阻火芯材質：304不銹鋼；
密封圈材料：聚四氟乙烯；
公稱壓力：0.6-2.5MPa；
公稱口徑：DN25-300(mm)；
環境溫度：-10~+60℃；
連接方式：螺紋、法蘭連接 。,
,阻火呼吸閥結構改進安裝維護：1、呼吸閥安裝在儲油罐的點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油罐，呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，呼吸閥可安裝在梯子平臺附近。
2、我公司在呼吸閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場安裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部。呼吸閥不可橫放和倒置，若儲罐頂部需要安裝兩個呼吸閥時，呼吸閥與罐頂中心應該對稱安裝。
3、呼吸閥安裝于儲罐上一般使用1-3個月，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，呼吸閥在正常工作時，會發出“嘶-嘶-嘶”的泄壓排氣的聲音，否則，需要將呼吸閥頂部的閥蓋打開，檢查呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證呼吸閥的正常安全運行。
4、呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當呼吸閥使用三年時間后，一般都需要更換呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。與本文相關的論文：自力式煤氣調壓閥組
